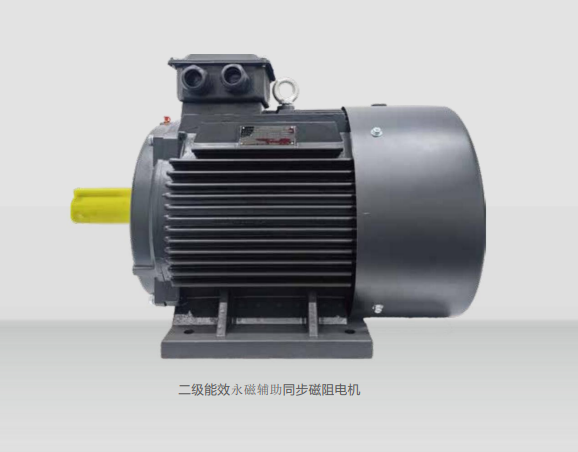

HCJY 系列超高效永磁辅助同步磁阻电机 (IE4 能效)

产品概述

采用新型永磁辅助同步磁阻电机技术设计制造的全封闭、自扇风冷超高效永磁辅助同步磁阻电动机。能效符合国标二级能效要求(IEC 标准: IE4)，具有效率高、起动转矩大、噪声振动低等特点。电机内部含少量稀土永磁材料，结构简单、稳定可靠。

采用标准中小型异步电动机相同外形，可选择标准机座号、降机座号。是一种高效节能，高性价比的高效电机驱动解决方案。可用于驱动各种通用机械设备，如风机、水泵、空压机、纺织机械等，满足各种工业自动化领域设备驱动需求。

技术规范：

机型	三相助磁同步磁阻电机	能效等级	国标二级能 (IEC 标准: IE4)
电压等级	AC380V	振动等级	B
绝缘等级	F	防护等级	IP55
冷却方式	IC411 自扇风冷或其它 (需定制)	安装方式	B3，B5，B35 或其它 (需定制)
速度传感器	无传感器、增量式编码器或其它	出轴方式	光轴、单键槽或其它
使用环境	海拔: 1000 米以下，温度: -15℃-40℃，湿度: 80% RH 以下

产品规格、型号详见下表：

额定功率	型号	额定转速	额定电流	效率	功率因数	额定频率	额定扭矩
Rated Power	Model	Nominal Speed	Rated Current	Efficient	Power Factor	Rated Frequency	Rated Toque
KW		RPM	A	%	COSΦ	Hz	N
750r/min 380V 二级能效
1.5	U112-15A08	750	3.6	82.6	0.83	37.5	19.1
2.2	U112-22A08	750	5.1	84.5	0.83	37.5	28
3	U132-30A08	750	6.9	85.9	0.83	37.5	38.2
4	U132-40A08	750	8.9	87.1	0.84	37.5	50.9
5.5	U160-55A08	750	12.2	88.3	0.84	37.5	70.0
7.5	U160-75A08	750	16.3	89.3	0.85	37.5	95.5
11	U180-11B08	750	23.6	90.4	0.85	37.5	140.1
15	U180-15B08	750	31.2	91.2	0.87	37.5	191.0
18.5	U200-18B08	750	37.4	91.7	0.89	37.5	235.6
22	U200-22B08	750	44.3	92.1	0.89	37.5	280.1
30	U225-30B08	750	60.1	92.7	0.89	37.5	282.0
37	U225-37B08	750	73.7	93.1	0.89	37.5	471.1
45	U250-45B08	750	88.4	93.4	0.9	37.5	573.0
55	U280-55B08	750	107.7	93.7	0.9	37.5	700.3
75	U315-75B08	750	144.5	94.2	0.91	37.5	955.0
90	U315-90B08	750	173.0	94.4	0.91	37.5	1146.0
110	U315-11C08	750	210.8	94.7	0.91	37.5	1400.7
132	U355-13C08	750	249.7	94.9	0.92	37.5	1680.8
160	U355-16C08	750	302.0	95.1	0.92	37.5	2037.3
200	U355-20C08	750	376.3	95.4	0.92	37.5	2546.7
1500r/min 380V 二级能效
1.5	U112-15A15	1500	3.6	87.6	0.89	37.5	19.1
2.2	U112-22A15	1500	5.1	88.4	0.89	37.5	25.5
3	U132-30A15	1500	6.9	89.5	0.89	37.5	19.1
4	U132-40A15	1500	8.9	90.1	0.89	37.5	25.5
5.5	U160-55A15	1500	11.1	91.5	0.89	37.5	35.0
7.5	U160-75A15	1500	15	92.6	0.89	37.5	47.8
11	U180-11B15	1500	21.9	93.3	0.89	37.5	70.0
15	U180-15B15	1500	29.6	93.3	0.89	37.5	95.5
18.5	U200-18B15	1500	36.4	94.2	0.89	37.5	117.8
22	U200-22B15	1500	43.2	94.5	0.90	37.5	140.1
30	U225-30B15	1500	57.9	94.9	0.90	37.5	191.0
37	U225-37B15	1500	71.2	95.2	0.90	37.5	235.6
45	U250-45B15	1500	86.5	95.4	0.90	37.5	286.5
55	U280-55B15	1500	105.3	95.7	0.90	37.5	350.2
75	U315-75B15	1500	143.2	96	0.90	37.5	477.5
90	U315-90B15	1500	171.7	96.1	0.90	37.5	573
110	U315-11C15	1500	209.4	96.3	0.90	37.5	700.3
132	U355-13C15	1500	252	96.4	0.90	37.5	840.4
160	U355-16C15	1500	303.6	96.6	0.90	37.5	1018.7
200	U355-20C15	1500	3791	96.7	0.90	37.5	1273.3
1000r/min 380V 二级能效
1.5	U112-15A10	1000	3.4	85.9	0.83	50	14.3
2.2	U112-22A10	1000	4.9	87.4	0.83	50	21
3	U112-30A10	1000	6.7	88.6	0.83	50	28.7
4	U132-40A10	1000	8.8	89.5	0.83	50	38.2
5.5	U132-55A10	1000	12.0	90.5	0.83	50	52
7.5	U160-75A10	1000	15.6	91.3	0.86	50	71.6
11	U160-11B10	1000	22.6	92.3	0.86	50	105
15	U180-15B10	1000	30.0	92.9	0.88	50	143.2
18.5	U200-18B10	1000	36.0	93.4	0.9	50	176.7
22	U200-22B10	1000	42.6	93.7	0.9	50	210.1
30	U225-30B10	1000	57.8	94.2	0.9	50	286.5
37	U250-37B10	1000	71.1	94.5	0.9	50	353.3
45	U280-45B10	1000	85.2	94.8	0.91	50	429.7
55	U280-55B10	1000	103.8	95.1	0.91	50	525.2
75	U315-75B10	1000	139.6	95.4	0.92	50	716.2
90	U315-90B10	1000	167.2	95.6	0.92	50	859.4
110	U315-11C10	1000	203.9	95.8	0.92	50	1050.4
132	U315-13C10	1000	241.5	96	0.93	50	1260.5
160	U355-16C10	1000	292.2	96.2	0.93	50	1528
200	U355-20C10	1000	364.8	96.3	0.93	50	1910
250	U355-25C10	1000	456.0	96.3	0.93	50	2387.5

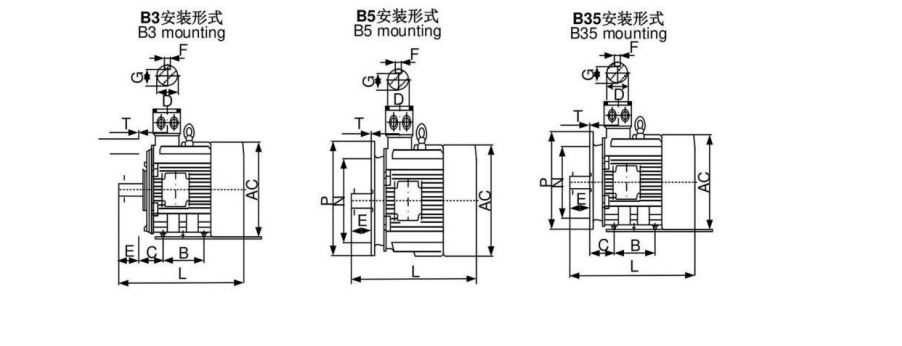

电机安装及外形尺寸

B3（机座有底脚，端盖无凸缘）

	安装尺寸 (Mouting Dimensions)											外形尺寸 (Outline Dimension)
	A	B	C	D	E	F	G	H	M	N	P	AB	AC	AD	HD	L
80	125	100	50	根据具体对应选择	40	6	16	80	165	130	200	160	176	150	230	297
90S	140	100	56		50	8	20	90	165	130	200	176	176	150	240	351
90L		125														381
100L	160	140	63		60		25	100	215	180	250	200	215	169	270	385
112M	190		70					112				226	240	190	300	432
132M	216	178	89		80	10	33	132	265	230	300	262	275	210	345	511
160M	254	210	108		110	12	37	160	300	250	350	314	330	255	420	627
160L		254														652

B5（机座无底脚，端盖有凸缘）

	安装尺寸 (Mouting Dimensions)											外形尺寸 (Outline Dimension)
	A	B	C	D	E	F	G	H	M	N	P	AB	AC	AD	HD	L
180M	279	241	121	根据具体对应选择	110	14	43	180	300	250	350	349	380	280	455	663
180L		279														721
200L	318	305	133			16	49	200	350	300	400	388	420	310	505	738
225S	356	286	149		140	18	53	225	400	350	450	435	470	335	560	789
225M		311														839
250M	406	349	168			18	58	250	500	450	550	484	510	370	615	911
280S	457	368	190			20	68	280				542	580	401	680	938
280M		419														1064
315S	508	406	216		170	22	71	315	600	550	660	628	645	553	868	1183
315M		457														1277
315L		508														1293
355M	610	560	254			25	86	355	740	680	800	730	710	599	954	1516
355L		630
